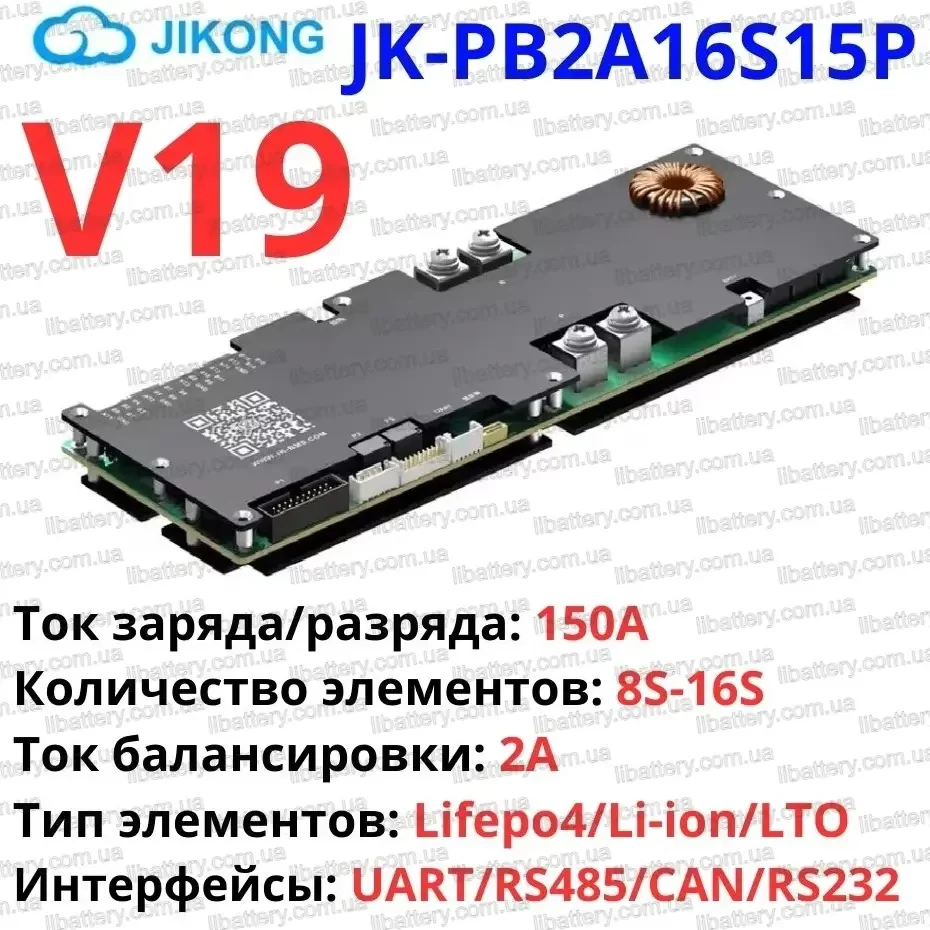

Описание JK BMS PB2A16S15P V19 UART ток 150A на 8S-16S балансировка 2A для Pylon, Deye, Victron, Must, Growatt, Axioma, GoodWe.
JK BMS PB2A16S15P V19 UART ток 150A на 8S-16S с активной балансировкой 2А для инверторов с поддержкой протоколов Pylon, Deye, Victron, Must, Growatt, Axioma, GoodWe с шинами CAN RS485 RS232, нового поколения для систем хранения энергии на основе Lifepo4, Li-ion, LTO элементов для сборки 24В, 36В, 48В аккумуляторов от ведущего производителя JiKong Technology (JiKong).
JK BMS PB2A16S15P V19 UART 150А 8S-16S представляет собой значительное обновление (по сравнению с V14 и V15), в первую очередь за счёт добавления порта UART, который позволяет подключать новый тонкий стеклянный JK BMS LCD 4.3 V19 ЖК-дисплей. Этот дисплей является ключевым новым элементом, предлагая улучшенный пользовательский интерфейс и возможность отображения подробной информации обо всех параллельно подключенных батареях. Дисплей более тонкий, чем предыдущие версии, и разработан для вклеивания. Кроме того, порт для нагревательного элемента был изменён с разъёма на винтовые клеммы для более надёжного соединения. Сама плата BMS версии V19, имеет те же основные характеристики, что и V15, но использует новое аппаратное и программное обеспечение.
JK BMS PB2A16S15P V19 UART 150А 8S-16S JK (Jikong) идеально подойдет для сборки 24В, 36В, 48В аккумулятора на 105Ah или 210Ah с использование ячеек LiFePO4 EVE LF105 Grade A 3.2В 105Ач, а также для сборки 24В, 36В, 48В аккумулятора на 230Ah или 280Ah с использование ячеек LiFePO4 ячейки EVE LF280K Grade A 3.2В 280Ач
Для обновление прошивки JK BMS PB2A16S15P V19 UART используйте оригинальный адаптер JK BMS USB to RS485 и инструкцию по прошивке
Вся продукция компании JiKong (BMS платы, LCD экраны, балансиры) проверяется и тестируется на заводе производителя, поэтому Вы получаете гарантировано рабочее устройство.
Особенности JK BMS PB2A16S15P V19 UART 150A 8S-16S нового поколения с балансировкой 2A с CAN, RS485, RS232 шиной для инверторов Pylon, Deye, Victron, Must, Growatt, Axioma, GoodWe и функция обогрева аккумулятора
JK BMS PB2A16S15P V19 UART на 150A 8S-16S с активной балансировкой 2A, UART/CAN, RS485, RS232 шинами это интеллектуальная плата защиты литиевых батарей, с улучшенными характеристиками защиты от перезаряда, чрезмерного разряда, перегрузки по току, короткого замыкания и других условий использования аккумуляторных батарей, обеспечивая безопасную и надежную работу систем накопления энергии за счет более точных измерений напряжения и тока и оптимизированной системы управления. Smart BMS PB2A16S15P V19 UART также включает усовершенствованное активное балансирование напряжения, которое позволяет отслеживать напряжение каждой ячейки в режиме реального времени и улучшать срок службы батареи за счет активного управления балансировкой. Главной особенностью JK BMS PB2A16S15P V19 UART 150A 8S-16S нового поколения является наличие шин UART, CAN, RS485, RS232 и поддержка протоколов обмена большинства инверторов и других систем хранения энергии (смотри рисунок)
Какие ключевые функции предоставляет обновленная JK BMS PB2A16S15P V19 UART и новый ЖК-дисплей?
Новый ЖК-дисплей, подключаемый через порт UART, значительно расширяет возможности мониторинга и управления системой. Он может отображать общую информацию о батарее, такую как напряжение, ток, ёмкость, состояние заряда, максимальное/минимальное напряжение ячейки, температуру и статус сигнализации. Одной из наиболее значимых функций является возможность мониторинга всех, можна видеть до 16-ти параллельно соединенных индивидуальных батарей через монитор главный BMS V19, позволяя углубляться в детали отдельной батареи, что устраняет необходимость подключения к каждой батарее по отдельности через приложение или установки отдельных дисплеев на каждую батарею. Дисплей также позволяет настраивать протоколы связи инвертора (CAN и RS485), поддерживая различные бренды, такие как Victron, Deye и Growatt и другие (список смотри на фото).
Могут ли различные версии JK BMS V14, V15, V19 работать вместе в одной системе?
Да, одной из сильных сторон JK BMS является обратная совместимость и возможность различных версий работать в одной системе. JK Inverter BMS версии V19, V14, V15 успешно общаются друг с другом. Это обеспечивает гибкость для пользователей, которые хотят расширить свои существующие аккумуляторные батареи, не заменяя все свои BMS, а только одну, что отличает JK от некоторых конкурентов, которые выпускали несовместимые версии.
Преимущества JK BMS PB2A16S15P V19 UART 150A 8S-16S с активной балансировкой 2А:
- Поддержка протоколов обмена информацией большинства инверторов и других систем хранения энергии.
- Оценка емкости аккумулятора.
- 4-канальное определение температуры и защита элементов аккумуляторной сборки + определение температуры и защита MOS.
- Улучшенная функция активного балансира работает постоянно и позволяет продлить срок службы элементов сборки, повысить емкость/эффективность использования емкости элементов, экономить энергию.
- Возможность использования с различными типами аккумуляторных ячеек.
- Светодиодная индикация уровня заряду и также состояния/статуса работы аккумуляторной сборки.
- Высокоточный сбор напряжения и тока
- Возможность собрать 24В, 36В, 48В аккумуляторы из разного количества ячеек 7S/8S, 12S, 16S.
- Наличие iOS и Andriod приложения для управление платой и контролем состояния аккумулятора через Blutooth.
- Поддержка работы с ПК.
- Имеет разъем для подключения обогревателя аккумулятора.
- Поддержка связи UART/RS485/CAN/RS232/.
- Возможность подключения информационного экрана.
- 1000 ячеек для сохранения истории события с точным временем.
- Изолированная цепь питания.
Основные характеристики платы JK BMS PB2A16S15P V19 UART
| Модель | PB2A16S15P |
| Количество элементов для Li-ion | 7S~16S |
| Количество элементов для Lifepo4 | 8S-16S (8S, 12S, 16S) |
| Количество элементов для LTO | 14S |
| Тип балансира | Активный балансир |
| Ток балансировки | 2А |
| Сопротивление в главной цепи MOSFET | 0,65mΩ |
| Номинальный ток заряда | 150А |
| Номинальный ток разряда | 150А |
| Пиковый ток разряда (максимум 2 минуты) | 300А |
| Защита от перегрузки по току | 10A-150А регулируемая |
| Подключение ячеек | Общий порт |
| Шкала напряжения одной ячейки | 1-5В |
| Точность напряжения | ±5мВ |
| Напряжение защиты от перезарядки | 1,2В-4,35В регулируемое |
| Напряжения отмены защиты от перезарядки | 1,2В-4,35В регулируемое |
| Время срабатывания защиты от перегрузки по току | 2сек-120сек регулируемое |
| Напряжение защиты от переразряда | 1,2В-4,35В регулируемое |
| Напряжения отмены защиты от переразряда | 1,2В-4,35В регулируемое |
| Количество датчиков температуры | 4 |
| Защита по температуре | Да |
| Защита от короткого замыкания | Да |
| Измерение емкости элемента аккумуляторной сборки | Да |
| Светодиодная индикация уровня заряду и также состояния
статуса работы аккумуляторной сборки |
Да |
| Blutooth функция | Android и IOS приложение |
| Дистанционное управление RS485 | Поддерживает |
| Дополнительные порты связи | RS232 / RS485 / CAN / UART |
| Размер | 162мм*102мм*20мм |
| Диапазон рабочих температур | -30°С ~ 70°С; |
| Спецификация | JK Smart BMS с активным балансиром инструкция EN |
Шесть видов защиты аккумулятора в Smart JK BMS PB2A16S15P V19 UART
- Защита от короткого замыкания
- Защита от перезаряда (возможность настройки граничного напряжения)
- Защита от чрезмерного разряда (возможность настройки граничного напряжения)
- Защита по току (установка защиты от перегрузки большим током, настраиваемый параметр)
- Защита по температуре от перегрева а также контроль по низкой температуре с возможностью управления нагревательным элементом
- Контроль подключение и обрыва балансировочного соединения
Комплектация платы JK BMS PB2A16S15P V19 UART
- JK BMS PB2A16S15P V19 UART плата со встроенным Bluetooth;
- Коммуникационная плата со светодиодной индикацией уровня заряду и состояния аккумуляторной сборки, разъемами RS232 / RS485 / CAN типа витая пара, переключатели управления разъемами RS232 / RS485 / CAN
- Оригинальная JK BMS Кнопка металлическая водонепроницаемый со светодиодной индикацией (JiKong);
- Балансировочные провода с датчиком температуры и разъемом (длина 90 см) — 4-ре шт.;
- Шлейфы для соединения Inverter BMS платы с коммуникационной платой;
- Кабель типа витая пара для разъемов RS232 / RS485 / CAN;
- Кабель для подключения нагревателя элементов аккумуляторной сборки;
- Провод питания платы Inverter BMS.
В базовый комплект поставки НЕ ВХОДИТ: ЭКРАН, кабельные наконечники, силовые провода (кроме случаев, когда провод впаян с завода), инструкция (инструкция по сборке и настройке смотри ниже на этой странице).
ВАЖНО! При неправильном подключении BMS, некорректной настройки приложения, а также нетиповом использовании, BMS плата может выйти из строя.
Гарантийные обязательства по замене, ремонту и возврату не распространяются на детали, комплектующие, электронные блоки (в том числе на балансиры, BMS платы, LCD экраны, предохранители, кабеля и т. п.) . Совершая покупку Вы соглашаетесь с данными условиями.
Сборка и настройка JK BMS PB2A16S15P V19 UART
Подключение JK BMS PB2A16S15P V19 UART к элементам/ячейкам сборки аккумулятора
Рассмотрим подключение на примере системы накопления энергии состоящей из 16-ти элементов/ячеек (смотри рисунок ниже). Принцип подключения аналогичен для различного количества элементов/ячеек далее «ячеек» и всех моделей серии «PB» Smart BMS JK (Jikong). При использовании 8-ми элементов/ячеек не используются 3-тий и 4-тый балансировочный шлейфы.
Подключение силовых проводов/разъемов JK BMS PB2A16S15P V19 UART
Плата Inverter JK BMS PB2A16S15P V19 UART имеет два силовых разъема обозначенные латинскими буквами «P-» и «B-«.
«B-» — подключается к минусовой клемме крайней ячейки (сборки последовательно соединенных ячеек, на рисунке это первая (левая) ячейка) К этой же клемме подключается первый провод первого балансировочного шлейфа (смотри на рисунке).
«P-» — Подключается к нагрузке и зарядному устройству (является внешней минусовой клеммой аккумуляторной сборки)
Плюсовая клемма крайней ячейки (сборки последовательно соединенных ячеек, на рисунке это последняя (правая) ячейка) подключается напрямую к нагрузке и зарядному устройству (является внешней плюсовой клеммой аккумуляторной сборки).
Питание BMS осуществляется через провод красного цвета, впаянный в BMS и обозначенный «B+» (Bat+). Данный провод имеет разъем для быстрого подключения/разрыва. Данный провод подключается к плюсовой клемме сборки.
Подключение питания и балансировочного шлейфа Inverter JK BMS PB2A16S15P V19 UART
Производитель рекомендует подключать разъемы в следующей последовательности:
- подключение интерфейсной плати, интерфейсных шлейфов, кнопку включения/экран;
- подключение минусового провода «B-» (Bat-)
- подключение плюсового провода «B+» (Bat+)
- подключение балансировочных шлейфов в последовательности с 1-го и дальше по порядку.
ВНИМАНИЕ, Будьте аккуратны и внимательны. Соблюдайте правильность порядок подключения шлейфов, следите за ключами и метками на разъемах. При неправильном подключения BMS выйдет из строя.
Отключение/демонтаж BMS выполняется в обратной последовательности.
Активация/включение Inverter JK BMS PB2A16S15P V19 UART
Перед включением/активацией JK BMS PB2A16S15P V19 UART рекомендуем убедитесь, что балансировочный шлейф и силовые провода подключены правильно!
Активировать JK BMS PB2A16S15P V19 UART можно несколькими способами:
Активация через интерфейса дисплея
Активацию/включение БМС может быть выполнена через интерфейс дисплея, подключив к нему кнопку, или дисплей.
Включение Inverter BMS: нажатие кнопки на 1-2 секунды; Выключение Inverter BMS: нажатие кнопки на 4-6 секунд.
НастройкаJK BMS PB2A16S15P V19 UART через приложение
По умолчанию пароль на вход в приложение 1234, пароль для открытия доступа к настройкам 123456.
Установить приложение скачав по ссылки или отсканировав QR-коды на Smart BMS JK (Jikong) выбрав пункт «Click to download APP»
Приложения управления и контроля Smart JK BMS через Bluetooth
Скачать IOS приложения управления и контроля Smart JK BMS через Bluetooth
Скачать Andriod приложения управления и контроля Smart JK BMS через Bluetooth
Работа с приложение BMS JK (Jikong)
Сначала включите Bluetooth мобильного телефона, а затем запустите приложение. Нажмите значок в верхнем левом углу, чтобы просканировать устройство. Щелкните на имени найденной Inverter BMS JK (Jikong), например «JK-PB2A16S15P V19 UART». Приложение запросит пароль при первом подключении. Пароль устройства по умолчанию — «1234». Приложение автоматически запомнит пароль после подключения к Inverter BMS JK (Jikong). Для следующего подключения пароль вводить не нужно. При желании Вы можете изменить наименование БМС и пароль.
При первом запуске необходимо указать основные значение настроек Inverter BMS JK (Jikong): тип используемых ячеек, количество ячеек в сборке, приблизительную емкость. ВАЖНО ПРАВИЛЬНО УКАЗАТЬ ТИП! В зависимости от выбранного типа аккумулятора будут установленные соответствующие значение настроек Inverter BMS JK (Jikong) по умолчанию.
Изменение настроек выполняется на закладке настроек как показано в видео. Для открытия доступа к настройкам необходимо ввести пароль «123456″
Обновление Inverter JK BMS PB2A16S15P V19 UART
Данная BMS поддерживание обновление через интерфейс RS-485 (с помощью USB-RS485 кабеля/переходника)
Видео на тему Inverter JK BMS PB2A16S15P V19 UART
