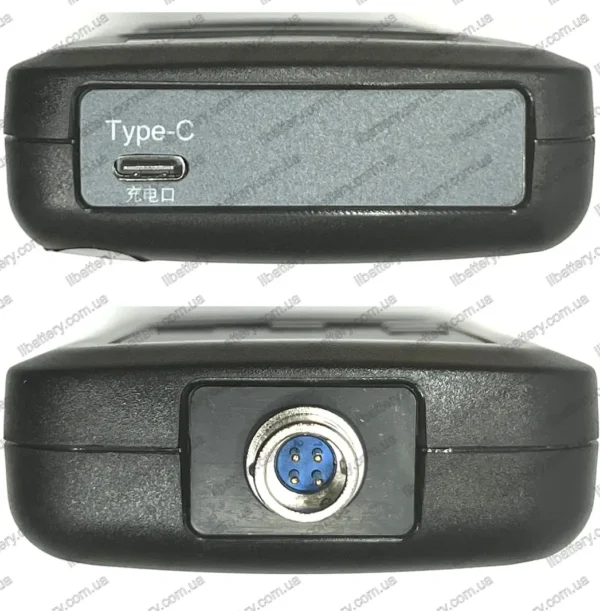

YR1035+ оригинальный тестер внутреннего сопротивления аккумуляторов! Версия USB-C

Описание YAOREA YR1035+ ОРИГИНАЛ

Тестер YR1035+ высокоточный четырехпроводный мультиметр для измерения внутреннего сопротивления аккумуляторов который можно купить в нашем Интернет по доступной цене с доставкой по Украине. Тестер аккумуляторов YR1035 PLUS одновременно измерять внутреннее сопротивление и значение напряжения.

Прибор YR1035+ используется для измерения внутреннего сопротивления элементов, аккумуляторов, резисторов и других компонентов. Тестер аккумуляторных батарей YR1035+ оптимальный подойдет для измерения литиевых аккумуляторов Li ion 18650 или ячеек LiFePo4, а также LiFePo4 аккумуляторов

Мультиметр YR1035+ оригинал можно использовать для подбора/сортировки аккумуляторов, тестирования износа аккумуляторов, скрининга аккумуляторов и т. д. Устройство имеет компактные размеры и встроенный аккумулятор. Это ваш идеальный помощник.

Также Вы можете приобрести со скидкой Держатель аккумуляторов четырёхпроводной универсальный холдер стенд Yaorea XS10-4 и крокодилы Кельвина щупы для тестера YR1035+ четырёхпроводные

Особенности

• Цифровой ЖК-дисплей с подсветкой;
• 4-проводной метод измерения, который помогает обеспечить высокую точность;
• Тестер внутреннего сопротивления переменным током 1 кГц в диапазоне 0,00001 Ом — 200 Ом
• для измерения внутреннего сопротивления литий-ионных, Pb, Li-Ion, Ni-MH, Li-Pol, LiFePO4, Ni-H2, Ni-Cd элементов или аккумуляторов в сборе.

Технические характеристики YR1035+

Главная особенность прибора YR1035+ это измерение внутреннего сопротивления аккумуляторов или аккумуляторных сборок любого типа (до 100В) при помощи переменного тока 1 кГц, что соответствует техническим требованиям большинства производителей аккумуляторов!



Если измеренные значения сопротивления ниже 5% и выше 95% заданного диапазона измерения, точность может быть ниже указанной.

Подробно об измерении внутреннего сопротивления аккумуляторов можно  узнать из статьи

Комплектация

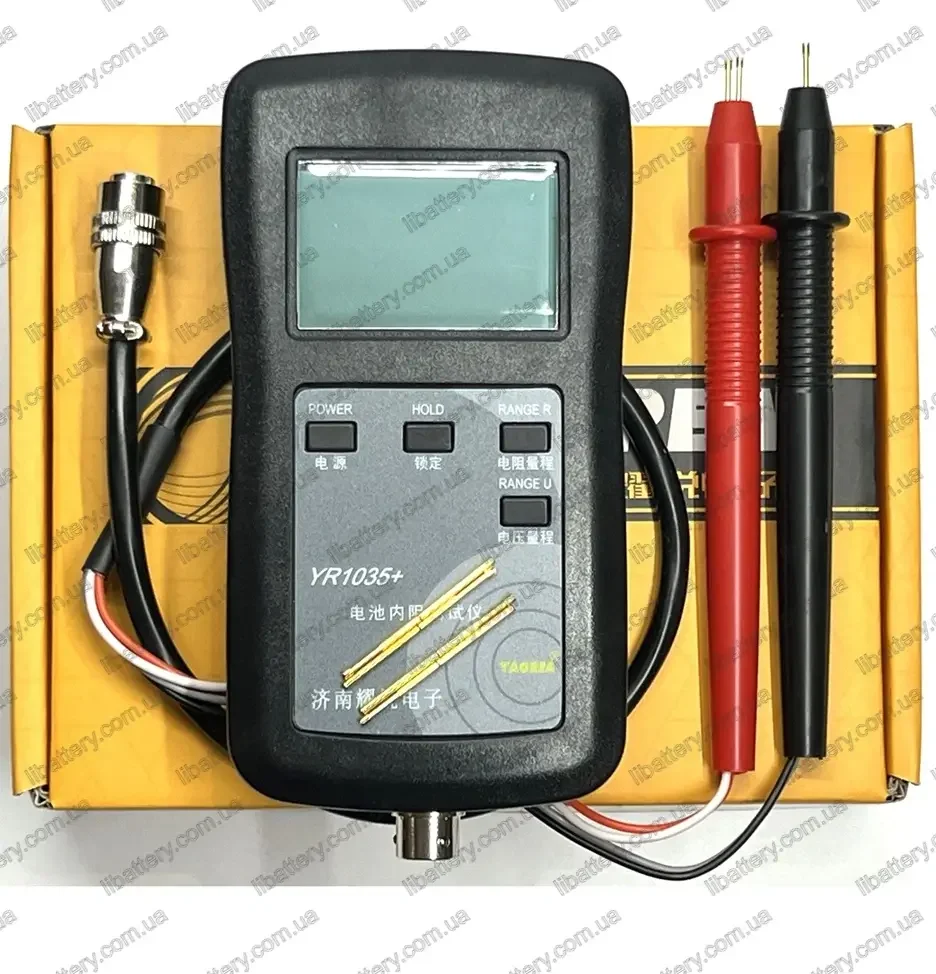

• Измеритель внутреннего сопротивления YAOREA YR1035+;
• Щуп с 4-мя подпружиненными контактами;
• 4 запасных  контакта;
• Инструкция на английском (ENG);
• Коробка;

Зарядное устройство и зарядный шнур в комплект НЕ входит

Инструкция пользователя YR1035+

Органы управления YR1035+:

POWER  — Питание / Установить / Отменить

1. 1. 1. Выключенное состояние: включить измеритель.
      2. Режим настроек: отменить выбор и перейти в верхний уровень меню.
      3. Нормальный режим работы и режим сортировки: открыть меню.
      4. В открытом меню: выбрать пункт меню.
      5. Нормальный режим работы и режим сортировки: при долгом нажатии
         открывается меню отключения питания. Выберите необходимую
         опцию кнопками «HOLD» и «RANGE R».

HOLD  — Сохранить / Подтвердить

1. 1. 1. Подтверждение выключения измерителя при запросе «Power Off?».
      2. Нормальный режим работы и режим сортировки: на экране
         отображается надпись «HOLD», и экран блокируется. Повторно
         нажмите кнопку «HOLD» для разблокировки экрана.
      3. В открытом меню: выйти из меню.
      4. Режим настроек: сохранить настройку и выйти в меню. При повторном
         нажатии на кнопку «HOLD» настройки сохраняются и осуществляется
         выход в меню измерений.
      5. При настройке параметра: переключения между «RANGE R» и
         «RANGE U» .

RANGE R  — Переместить вверх / Увеличить значение

1. 1. 1. Отмена выключения измерителя при запросе «Power Off?».
      2. Нормальный режим работы и режим сортировки: установка диапазона
         измерений внутреннего сопротивления.
      3. В открытом меню: перемещение вверх. При зажатии более чем на
         3 секунды — непрерывное перемещение.
      4. В меню настроек: перемещение вверх для выбора параметра или
         изменение значения параметра. При зажатии более чем на
         3 секунды — непрерывное перемещение.

RANGE U  — Переместить вниз / Уменьшить значение

1. 1. 1. Нормальный режим работы и режим сортировки: установка диапазона
         напряжений.
      2. В открытом меню: перемещение вниз. При зажатии более чем на
         3 секунды — непрерывное перемещение.
      3. В меню настроек: перемещение вниз для выбора параметра или
         изменение значения параметра. При зажатии более чем на
         3 секунды — непрерывное перемещение

Настройка параметров

При активном окне измерений нажмите кнопку «POWER» для входа в меню. Переключение
между пунктами меню осуществляется кнопками «RANGE R» и «RANGE U», вход в пункт меню
осуществляется кнопкой «POWER». Для возврата в окно измерений нажмите кнопку «HOLD».

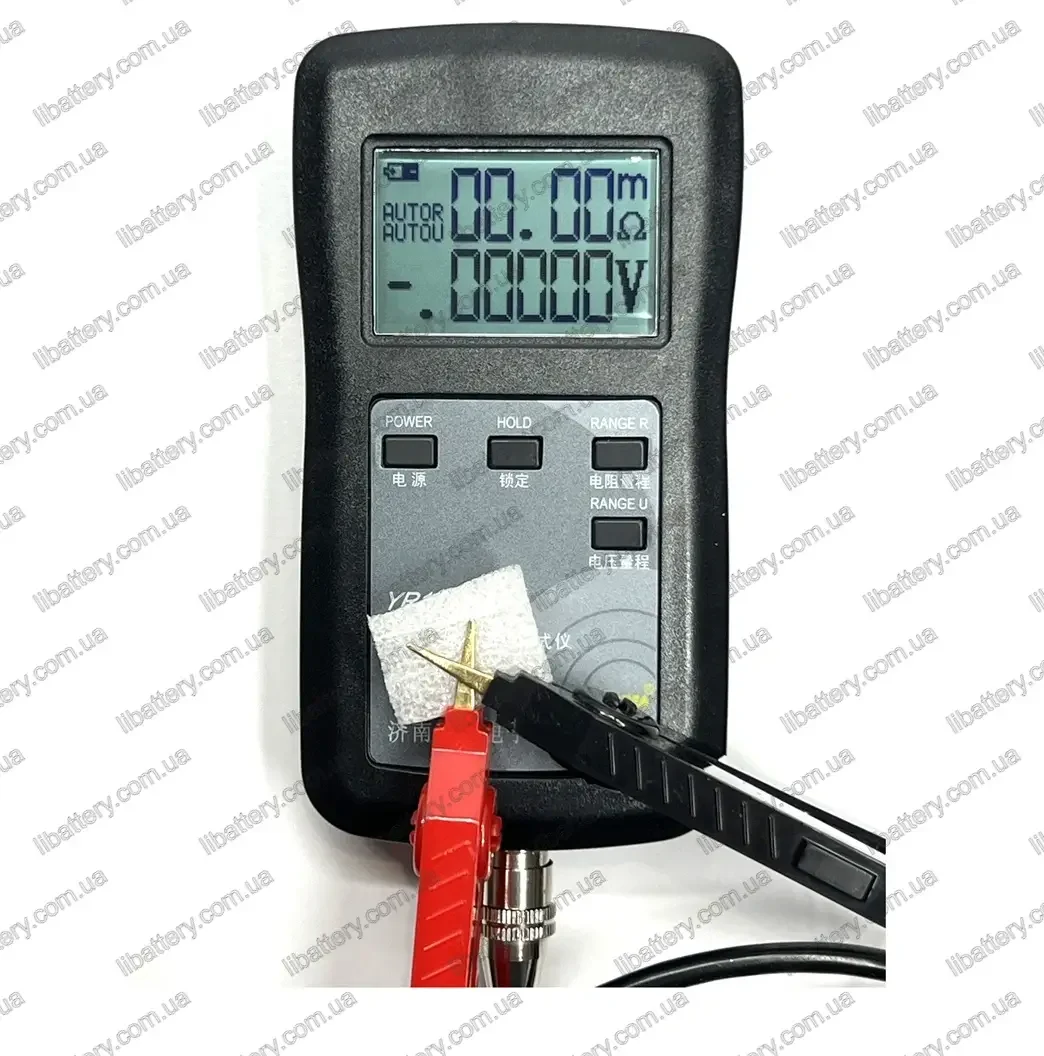

Стандартный типовой режим работы

На экране отображается окно измерений, а тестер работает в режиме стандартных
измерений.

• В левой верхней части экрана отображается диапазон измерения внутреннего
  сопротивления («AUTO» — автоматический режим, «20mR» — диапазон 20 мОм,
  «200mR» — диапазон 200 мОм, «2R» — диапазон 2 Ом, «20R» — диапазон 20 Ом,
  «200R» — диапазон 200 Ом).
• Ниже отображается диапазон напряжения («AUTO» — автоматический режим,
  «1V» — диапазон 1 В, «10V» — диапазон 10 В, «100V» — диапазон 100 В).

Режим сортировки

Используется для быстрой сортировки аккумуляторов по параметрам. Данный режим
активируется в меню «5. Setting of grading». На экране отображаются параметры, по которым
тестируемый аккумулятор либо успешно проходит проверку (сообщение «YES»), либо
признается несоответствующим требованиям (сообщение «NO»).

Настройка фоновой подсветки

• Яркость (Brightness): (10 — 99 %);
• Срабатывание (Trigger): отключено (close), активно при работе (operate), всегда активно
  (always on);
• Время отключения (5 — 60 с).

Режим энергосбережения

• Функция автоматического отключения (Automatic shutdown). Таймер выключения (Time
  delay): от 5 до 60 минут.
• Режим малого энергопотребления (Low power consumption). В данном режиме в поле
  измерений отображается символ «—». Для выхода из режима малого энергопотребления
  нажмите любую кнопку на панели управления.

Настройка параметров сортировки

• При активном окне измерений нажмите кнопку «POWER» для входа в меню настроек.
• Выберите пункт «5-Grading settings» кнопками «RANGE R» и «RANGE U» и нажмите кнопку
  «POWER» для открытия настроек.
• Нажмите кнопку «RANGE U» для выбора нужного параметра.
• Нажмите кнопку «RANGE R» для изменения настройки.
  Примечание: кнопкой «RANGE R» выбирается значение, а кнопкой «RANGE U» выбирается
  параметр.
• После завершения настройки дважды нажмите кнопку «HOLD» для сохранения значения
  и выхода в окно измерений.
• Нажмите кнопку «POWER» для входа в меню настроек, выберите пункт «2. Sorting mode»,
  нажмите кнопку «POWER» для активации режима сортировки.
  Примечание: «LO» — минимально допустимое значение, «UP» — максимально
  допустимое значение.

Калибровка YR1035+

Данная версия прибора не требует ручной калибровки!

Основные настройки YR1035+

Нажмите кнопку «RANGE R» для переключения интерфейса между английским («EN») и
китайским («CNS») языком. После выбора нужного языка дважды нажмите кнопку «HOLD» для
сохранения настроек и выхода.

Настройка буфера (Buffer function) — буфер используется при измерении источников с
напряжением выше 30 В для предотвращения рисков искрообразования при подключении
(буфер активируется в пункте «9. Settings», по умолчанию отключен).

Измеренные значения отображаются с задержкой, которую необходимо отключить вручную (нажмите кнопку
«POWER» в окне измерений, после чего выберите кнопкой «RANGE U» пункт «9. Settings»,
повторно нажмите кнопку «POWER» для входа в настройки, активируйте буфер кнопкой
«RANGEU» (значение «open»).

Дважды нажмите кнопку «HOLD» для сохранения настроек и выхода в окно измерений.
Кроме того, в основных настройках можно настроить уровень контрастности дисплея —
значения от 0 до 9.



Зависимость между внутренним сопротивлением и другими параметрами

Литий-ионные аккумуляторы

• Аккумулятор типа 18650 постепенно теряет емкость в процессе эксплуатации, при этом
  растет его внутреннее сопротивление.
• Когда аккумулятор типа 18650 полностью заряжен, внутренне сопротивление
  стабилизируется и является минимальным при 4,2 В. Во время эксплуатации напряжение
  падает, а внутреннее сопротивление растет.
• Для аккумулятора 18650, чем больше емкость, тем выше может быть внутреннее
  сопротивление. По причине ограниченности размеров, приоритетнее увеличивать емкость
  в ущерб внутреннему сопротивлению.
• Для аккумуляторов одинаковой емкости, чем ниже внутреннее сопротивление, тем лучше,
  поскольку аккумулятор лучше выдерживает большие токи разряда.
• Для одного типа аккумуляторов могут быть различные параметра: чем больше емкость, тем
  меньше внутреннее сопротивление, поскольку увеличивается эффективная толщина пластины аккумулятора.
• При одинаковом напряжении, емкости и размерах, чем выше число С, тем меньше
  внутреннее сопротивление. Меньшее внутреннее сопротивление позволяет достичь
  большей разрядной емкости аккумуляторов.
• Внутреннее сопротивление аккумулятора зависит от температуры: чем выше температура,
  тем ниже внутреннее сопротивление. Более старые аккумуляторы более чувствительны к
  температурным изменениям.

Для свинцово-кислотных аккумуляторов наблюдается аналогичная зависимость

• Чем больше емкость при одинаковом напряжении, тем меньше будет внутреннее
  сопротивление.
• Для аккумуляторов одинакового размера и емкости: чем ниже внутреннее сопротивление
  для высокого числа С, тем ниже емкость разряда, и наоборот.
• Внутреннее сопротивление аккумулятора зависит от скорости разряда. Например,
  аккумулятор 12Ah при 2 часовом разряде имеет меньшее сопротивление, чем аккумулятор
  12Ah при 5 часовом разряде.

Бюджетные сухие аккумуляторы

• Внутреннее сопротивление является достаточно высоким, например внутреннее
  сопротивление аккумулятора типа AA No. 5 равно 100 мОм, а внутреннее сопротивление
  квадратного аккумулятора на 9 В превышает 8 Ом. Чем хуже качество аккумулятора, тем
  выше внутреннее сопротивление.
• Внутреннее сопротивление имеет положительную корреляцию с оставшимся зарядом.
  Например, внутреннее сопротивление полностью заряженного аккумулятора типа AA No. 5
  равно 100 мОм, а при разряде аккумулятора оно может достигать 500 мОм.
• Щелочные батареи схожи с сухими аккумуляторами, но имеют гораздо меньшее
  внутреннее сопротивление. Аккумуляторы таблеточного типа аналогичны сухим
  аккумуляторам.

Техническое обслуживание YR1035+

1.  Избегайте воздействия высоких температур и повышенной влажности. Защищайте
   устройство от воды.
2. Избегайте попадания прямых солнечных лучей на ЖК-дисплей в течение длительного
   времени.
3. Для увеличения срока службы аккумулятора измерителя при его длительном хранении,
   необходимо зарядить его до уровня 50% (3,7 В – 3,9 В).
4. Щупы:
   • Регулярно проверяйте целостность проводки щупов, чтобы предотвратить появление
     ошибочных измерений.
   • Не используйте щупы при высоких температурах и повышенной влажности, избегайте
     появления окислов.
